Question Dépannage Électroménager : Schéma carte électronique lave-linge Hotpoint AQ114D 69 D
Bonjour.
Je suis à la recherche du schéma de la carte électronique Indesit s.p.a idd0211.5 d'un lave-linge Hotpoint AQ114D 69 D.
Si possible, aveces points de contrôle à vérifier ainsi que les entrées et sorties de la carte ?
En effet, malgré l'arrivée correcte du courant de 230 volts sur la carte, rien ne s'allume.

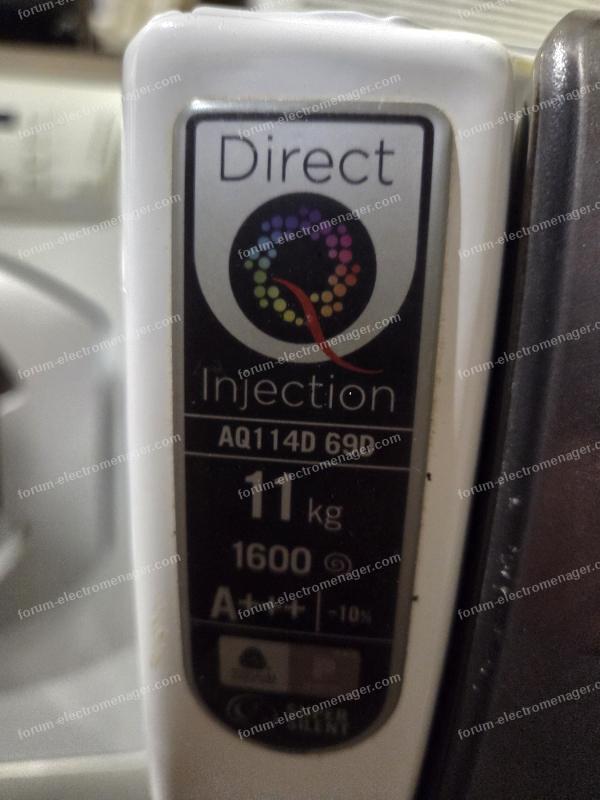

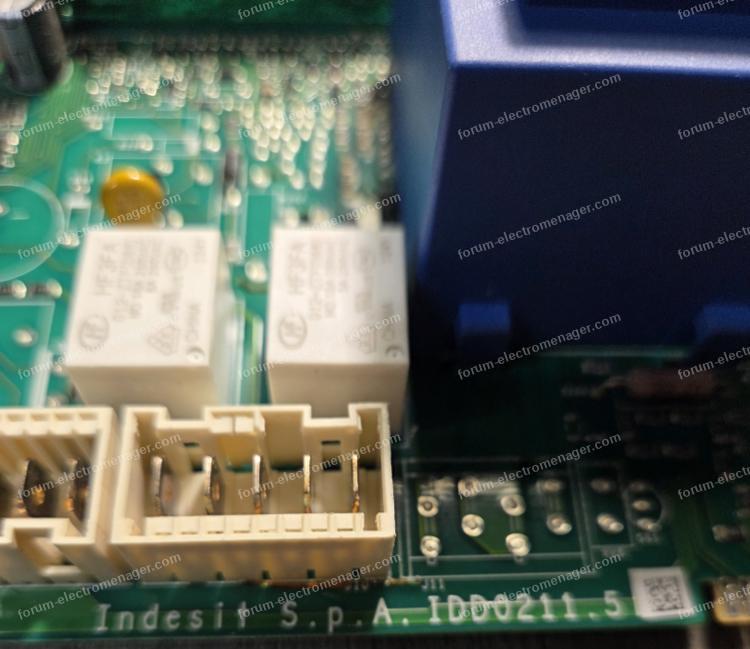

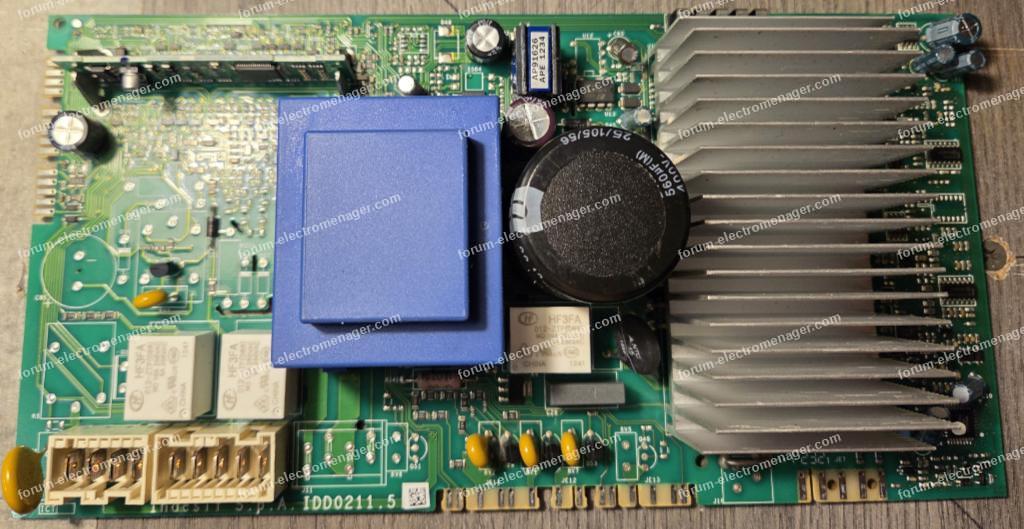

Je vous prie de bien vouloir trouver ci-joint des photos.
Je vous remercie par avance.
Pour agrandir les images, cliquez dessus.



Je suis à la recherche du schéma de la carte électronique Indesit s.p.a idd0211.5 d'un lave-linge Hotpoint AQ114D 69 D.
Si possible, aveces points de contrôle à vérifier ainsi que les entrées et sorties de la carte ?
En effet, malgré l'arrivée correcte du courant de 230 volts sur la carte, rien ne s'allume.
Je vous prie de bien vouloir trouver ci-joint des photos.
Je vous remercie par avance.
Pour agrandir les images, cliquez dessus.



21 octobre 2025 à 02:27
Réponse 1 forum dépannage électroménager
Schéma carte électronique lave-linge Hotpoint AQ114D 69 D
bonjour,
les constructeurs ne communiquent pas les schémas de leurs cartes , inutile de le chercher .... même sur les sites Russes
Pour avoir ce schéma il faut le relever à partir de votre carte.
si le 230 arrive sur la carte c'est l'alim à découpage de la carte ( en haut sur la photo au dessus du 100 µF/400v ) qui est en cause il faut en partant de l'arrivée secteur sur la carte contrôler les chaines suivantes :
chaine primaire qui transforme le secteur en hte tension
module alim découpage : power switcher , transfo FB diodes .....
boucle de régulation : diodes de référence , pont diviseur de précision , transistor driver.........
sources basses tension 12 volts ( relais) et 5 volts ( microcontroleur)
cordialement
mamigas
les constructeurs ne communiquent pas les schémas de leurs cartes , inutile de le chercher .... même sur les sites Russes

Pour avoir ce schéma il faut le relever à partir de votre carte.
si le 230 arrive sur la carte c'est l'alim à découpage de la carte ( en haut sur la photo au dessus du 100 µF/400v ) qui est en cause il faut en partant de l'arrivée secteur sur la carte contrôler les chaines suivantes :
chaine primaire qui transforme le secteur en hte tension
module alim découpage : power switcher , transfo FB diodes .....
boucle de régulation : diodes de référence , pont diviseur de précision , transistor driver.........
sources basses tension 12 volts ( relais) et 5 volts ( microcontroleur)
cordialement
mamigas
21 octobre 2025 à 10:24
