Question Forum Dépannage Électroménager : Surtension carte lave-vaisselle Whirlpool LNK305PN
Bonjour à tous.
J'ai récemment reçu une carte à réparer.
En consultant votre forum, j’ai constaté que ce modèle avait déjà été évoqué plusieurs fois.
Il s'agit d’une carte de type Whirlpool ADG 5820, installée dans un lave-vaisselle Laden, qui a subi une surtension due à un orage vendredi dernier.
Je rencontre des difficultés à identifier le composant défectueux. J’ai remarqué des traces visibles autour des condensateurs C39 et C40, ainsi que sur la broche D du LNK305, qui est reliée à un via menant au bottom layer de la carte.
J’ai mesuré la tension sur la broche S du LNK305, et elle oscille entre 0V et 30V, ce que je ne comprends pas (je m’attendais à une autre valeur). À la broche BP, j'obtiens environ 5,8V.
Si quelqu’un peut m’apporter des éclaircissements ou m’orienter dans le diagnostic, je lui en serais très reconnaissant.
Merci d’avance.
J'ai récemment reçu une carte à réparer.
En consultant votre forum, j’ai constaté que ce modèle avait déjà été évoqué plusieurs fois.
Il s'agit d’une carte de type Whirlpool ADG 5820, installée dans un lave-vaisselle Laden, qui a subi une surtension due à un orage vendredi dernier.
Je rencontre des difficultés à identifier le composant défectueux. J’ai remarqué des traces visibles autour des condensateurs C39 et C40, ainsi que sur la broche D du LNK305, qui est reliée à un via menant au bottom layer de la carte.
J’ai mesuré la tension sur la broche S du LNK305, et elle oscille entre 0V et 30V, ce que je ne comprends pas (je m’attendais à une autre valeur). À la broche BP, j'obtiens environ 5,8V.
Si quelqu’un peut m’apporter des éclaircissements ou m’orienter dans le diagnostic, je lui en serais très reconnaissant.
Merci d’avance.
20 juin 2025 à 11:50
Réponse 1 du forum-électroménager
Surtension carte lave-vaisselle Whirlpool LNK305PN
Bonjour.
Vos mesures par rapport à quelle référence ? (le commun sur quoi ?)
Cette carte 4619 726 2782 a une alim de type buck boost (voir le net pour détails)
Le LNK est en série avec la HT et sa source qui est "flottante" et sur laquelle il y a des impulsions de plusieurs centaines de volts par rapport au neutre !( pulse de 4µS période 15US voir la spécification du 305)
Impossible de faire des mesures sans avoir le schéma carte pour savoir où mesurer et surtout interpréter les valeurs lues
commencez par relever puis analyser le schéma de cette carte c'est ce que perso j'ai fait avant d'entreprendre le diagnostique.
mamigas
Vos mesures par rapport à quelle référence ? (le commun sur quoi ?)
Cette carte 4619 726 2782 a une alim de type buck boost (voir le net pour détails)
Le LNK est en série avec la HT et sa source qui est "flottante" et sur laquelle il y a des impulsions de plusieurs centaines de volts par rapport au neutre !( pulse de 4µS période 15US voir la spécification du 305)
Impossible de faire des mesures sans avoir le schéma carte pour savoir où mesurer et surtout interpréter les valeurs lues
commencez par relever puis analyser le schéma de cette carte c'est ce que perso j'ai fait avant d'entreprendre le diagnostique.
mamigas
20 juin 2025 à 14:24
Réponse 2 du forum-électroménager
Surtension carte lave-vaisselle Whirlpool LNK305PN
Merci pour votre réponse rapide.

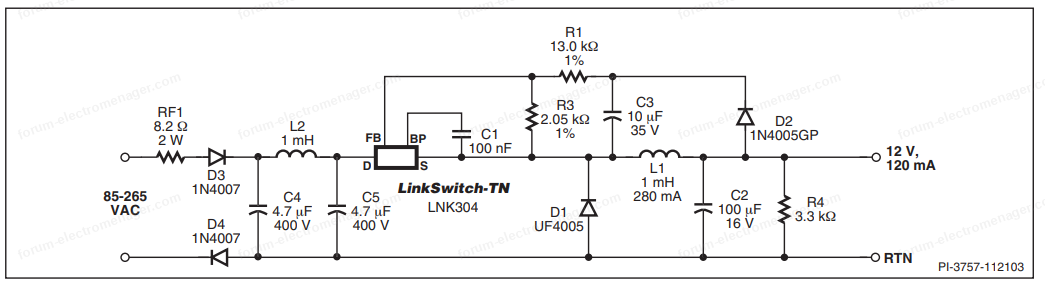

J’ai joint le schéma du LNK305PN pour plus de clarté.
Pour toutes mes mesures, j’ai utilisé la broche S du LNK comme masse de référence.
J’ai d’abord vérifié les condensateurs C4 et C5 sur le schéma, qui correspondent à C41/C39 et C39/C40 sur la carte. J’obtiens bien +320V en continu, donc la partie haute tension semble correcte.
La résistance R121 est bonne, tout comme la diode D3.
En ce qui concerne la basse tension, j’ai mesuré 5,8V sur la broche BP du LNK, ce qui semble cohérent.
En revanche, je n’ai pas de 12V sur D2, ce qui pose problème.
J’ai testé chaque composant un par un, sachant que la carte a subi un coup d’orage, donc potentiellement n’importe quel composant a pu être impacté. Pourtant, aucun ne semble visiblement défectueux pour l’instant.
Si vous avez des pistes ou suggestions, je suis preneur. Merci.
Pour agrandir l'image, cliquez dessus.
J’ai joint le schéma du LNK305PN pour plus de clarté.
Pour toutes mes mesures, j’ai utilisé la broche S du LNK comme masse de référence.
J’ai d’abord vérifié les condensateurs C4 et C5 sur le schéma, qui correspondent à C41/C39 et C39/C40 sur la carte. J’obtiens bien +320V en continu, donc la partie haute tension semble correcte.
La résistance R121 est bonne, tout comme la diode D3.
En ce qui concerne la basse tension, j’ai mesuré 5,8V sur la broche BP du LNK, ce qui semble cohérent.
En revanche, je n’ai pas de 12V sur D2, ce qui pose problème.
J’ai testé chaque composant un par un, sachant que la carte a subi un coup d’orage, donc potentiellement n’importe quel composant a pu être impacté. Pourtant, aucun ne semble visiblement défectueux pour l’instant.
Si vous avez des pistes ou suggestions, je suis preneur. Merci.
Pour agrandir l'image, cliquez dessus.
20 juin 2025 à 14:41
Réponse 3 du forum-électroménager
Surtension carte lave-vaisselle Whirlpool LNK305PN
Le seul souci c'est que sur votre schéma l'alim est de type Buck avec un Vout < Vin alors que sur la carte l'alim est de type Buck Boost avec inversion de polarité des tensions en sortie .
Sur la carte le LNK n'est pas câblé comme sur le schéma de principe que vous donnez.
Désolé pour le jargon technique il n'est pas de mon fait.
mamigas
Sur la carte le LNK n'est pas câblé comme sur le schéma de principe que vous donnez.
Désolé pour le jargon technique il n'est pas de mon fait.
mamigas
20 juin 2025 à 17:47
Réponse 4 du forum-électroménager
Surtension carte lave-vaisselle Whirlpool LNK305PN
Bonjour,

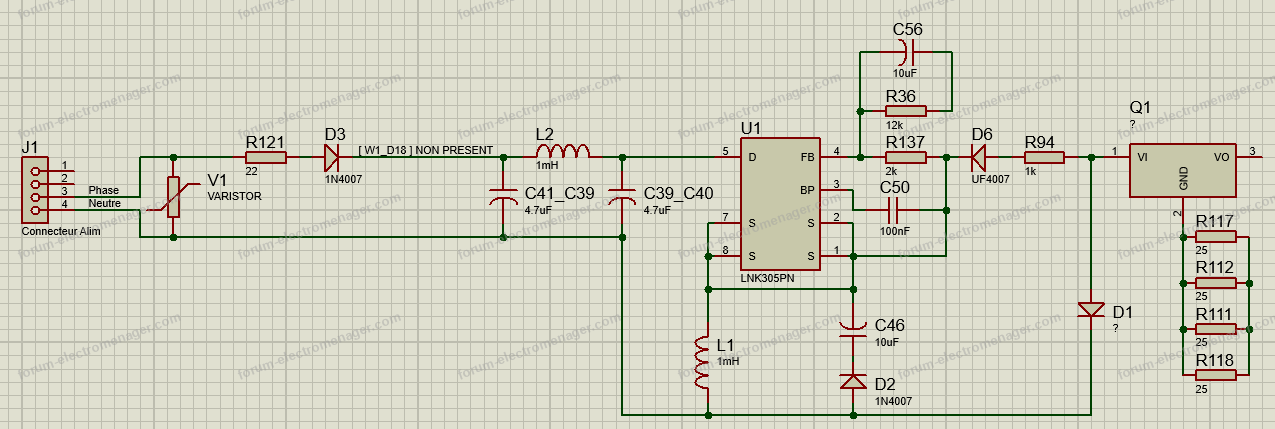

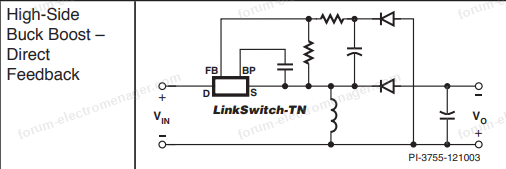

Merci pour votre réponse, je vois, j'ai continuer de regarder la datasheet et effectivement il est possible de monter le LNK en BUCK BOOST comme vous avez dit, j'ai refait tous le câblage, avec mes différentes mesure, effectivement sa correspond, merci
Sinon, pour revenir au problèmes, le LNK essaie bien de redémarrer mais n'y arrive pas, j'ai vérifier tous les composants 1 par 1, ils sont tous bon, j'ai aussi essayer avec des diodes neuves et un LNK neuf, le problèmes doit donc venir d'après, je suis allez vérifier directement le microcontrôleur, et la j'ai un doute, je pense qu'il est en court-circuit, en vérifiant via les condensateurs de découplage, mais pas sûr, auriez vu une technique ou une mesure précise à effectuer, pour être sûr que le microcontrôleur est en court-circuit ou non ?
Je pense du coup recommander le microcontrôleur, j'espère que d'autre composant non pas été impactés.
Voilà merci, bonne journées !
Jocelyn
Pour agrandir les images, cliquez dessus.
Merci pour votre réponse, je vois, j'ai continuer de regarder la datasheet et effectivement il est possible de monter le LNK en BUCK BOOST comme vous avez dit, j'ai refait tous le câblage, avec mes différentes mesure, effectivement sa correspond, merci
Sinon, pour revenir au problèmes, le LNK essaie bien de redémarrer mais n'y arrive pas, j'ai vérifier tous les composants 1 par 1, ils sont tous bon, j'ai aussi essayer avec des diodes neuves et un LNK neuf, le problèmes doit donc venir d'après, je suis allez vérifier directement le microcontrôleur, et la j'ai un doute, je pense qu'il est en court-circuit, en vérifiant via les condensateurs de découplage, mais pas sûr, auriez vu une technique ou une mesure précise à effectuer, pour être sûr que le microcontrôleur est en court-circuit ou non ?
Je pense du coup recommander le microcontrôleur, j'espère que d'autre composant non pas été impactés.
Voilà merci, bonne journées !
Jocelyn
Pour agrandir les images, cliquez dessus.
23 juin 2025 à 14:05
Réponse 5 du forum-électroménager
Surtension carte lave-vaisselle Whirlpool LNK305PN
Bonjour.
Remplacer le microcontrôleur MC9S08AW60 ?? inutile car la mémoire EEPROM de ce dernier est chargée en usine avec les paramètres et profils des différents programmes machine.
Où allez vous prendre les fichiers bin et le logiciel de gestion pour mettre dans la mémoire ??
A mon avis la carte est HS.... mais bon comme on dit c'est vous qui voyez.
Pour contrôler le micro ?? le dessouder et tester entre les Vdd et les Vss.
mamigas
Remplacer le microcontrôleur MC9S08AW60 ?? inutile car la mémoire EEPROM de ce dernier est chargée en usine avec les paramètres et profils des différents programmes machine.
Où allez vous prendre les fichiers bin et le logiciel de gestion pour mettre dans la mémoire ??
A mon avis la carte est HS.... mais bon comme on dit c'est vous qui voyez.
Pour contrôler le micro ?? le dessouder et tester entre les Vdd et les Vss.
mamigas
23 juin 2025 à 17:55
Réponse 6 du forum-électroménager
Surtension carte lave-vaisselle Whirlpool LNK305PN
Merci pour votre réponse.
Oui je parle bien du MC9S08AW60, j'ai le module et le logiciel adaptés pour reprogrammer des cartes, du fabricant Whirlpool, et Merci, je vais donc essayer sa, entre les VDD et les VSS, demain je dessoude le composant et je vérifie, et normalement je reçois le microcontrôleur mercredi, je reviendrais vers vous.
Merci en tous cas, pour votre aide.
Bonne fin de journées.
Jocelyn
Oui je parle bien du MC9S08AW60, j'ai le module et le logiciel adaptés pour reprogrammer des cartes, du fabricant Whirlpool, et Merci, je vais donc essayer sa, entre les VDD et les VSS, demain je dessoude le composant et je vérifie, et normalement je reçois le microcontrôleur mercredi, je reviendrais vers vous.
Merci en tous cas, pour votre aide.
Bonne fin de journées.
Jocelyn
23 juin 2025 à 18:04
